インテル® サーバー D50DNP ファミリー対応メモリー
コンテンツタイプ: 製品情報 & ドキュメント | 記事 ID: 000094103 | 最終改訂日: 2023/12/18
サポート・ナレッジベース
このインテル® サーバー・ボード D50DNP1SBは DDR5 SDRAM RDIMM に対応しています。
DDR5 SDRAM DIMM のサポート
次の図は、DDR5 SDRAM DIMM を示しています。
このインテル® サーバー・ボード D50DNP1SBは、次の機能を備えた DDR5 SDRAM DIMM をサポートしています。
- 登録済み DDR5 DIMM (標準 RDIMM、3DS-RDIMM、および 9x4 RDIMM)
メモ 3DS = 3次元スタッキング。
- すべての DDR5 RDIMM は、ECC をサポートする必要があります
- サーマル・センサー・オン DIMM (TSOD) 搭載 RDIMM
- 最大 4800MT/s の RDIMM 速度 (1 DPC の場合)
- 8 GB、16 GB、32 GB、64 GB、および 128 GB の RDIMM 容量
- シングルランク (SR)、デュアルランク (DR) として編成された RDIMM
- 3DS-RDIMM は、4 位ランク (QR) または八重ランク (OR) として編成されています。
以下の表では、DDR5 DIMM のサポート・ガイドラインを示します。
| 型 | DIMM あたりのランク | DIMM 容量 (GB) (16 GB DDR5 密度) | 最高速度 (MT/s) 1.1V (1DPC) 時 |
| ティッカー | SR x8 | 16 | 4800 |
| SR x4 | 32 | ||
| 9x4 SR x4 | 32 | ||
| DR x8 | 32 | ||
| DR x4 | 64 | ||
| 9x4 DR x4 | 64 | ||
| RDIMM-3DS | QR / または x4 | 128 (2H) |
| メモ | SR = シングルランク、DR = デュアルランク、QR = 4 ランク、OR = オクタプルランク、H = スタック高さ、DPC = チャネルあたりの DIMM 数 |
プロセッサー・シェルフ別、サポートされる最大 DDR5 SDRAM DIMM 速度
| プロセッサー・ファミリー | シェルフ別の最大 DIMM スピード (MT/s) | |||
| Platinum 84xx プロセッサー | ゴールド 64xx | ゴールド 54xx | ||
| 第 4 世代インテル® Xeon®スケーラブル・プロセッサー・ファミリー | 4800 1DPC | 4400 1DPC | ||
メモリー・サブシステム・アーキテクチャー

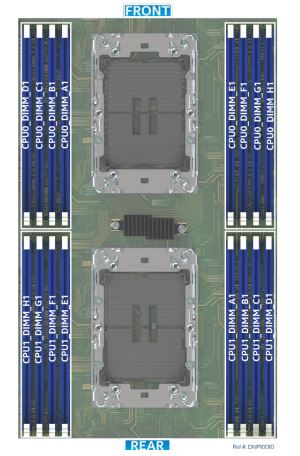

このインテル® サーバー・ボード D50DNP1SBには、次の図に示すように、プロセッサー当たり 8 つのメモリースロットがあります。
インテル® サーバー・ボード D50DNP1SBメモリースロットレイアウト
次の図に示すように、各プロセッサーには 4 つの統合メモリー・コントローラー (IMC) があり、それぞれが 2 つのメモリーチャネルをサポートしています。メモリーチャネルは A–H と識別されます。各メモリーチャネルは 1 つをサポートします。
メモリスロット。
インテル® サーバー・ボード D50DNP1SB用メモリースロットの接続
