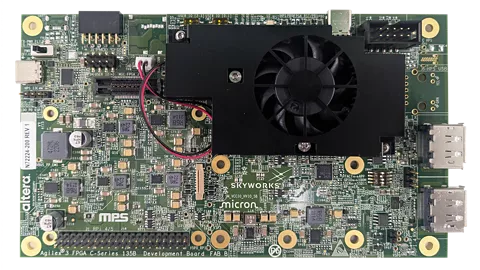

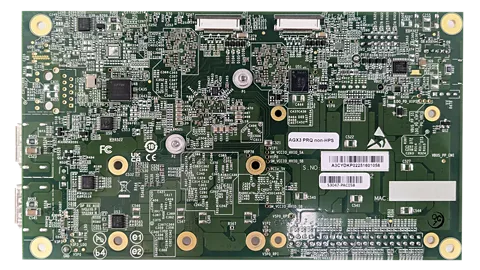

インテル® Agilex™ 3 FPGA C シリーズ開発キット
インテル® Agilex™ 3 FPGA C シリーズ開発キットは、 産業、監視、小売、消費者、ビデオ、医療などのエンベデッド・デザイン・アプリケーションを対象とした、小型フォームファクターで電力効率に優れたボードです。
このキットは卓上フォームファクターで提供され、PCIe 3.0 x1 スロットに差し込むためのオプションのドーターカードが付属しています。エッジおよび組込みアプリケーションに適合するように設計された堅牢な機能とコネクターのセットが満載されています。
主な機能には次のものが含まれます。
- DisplayPort 1.4 デジタル・ディスプレイ・インターフェイス・コネクターは、最大 120Hz の 4K UHD ストリーム (24 ビット/px カラー) または 5K ディスプレイ (最大 60Hz (30 ビット/px カラー) を処理するのに十分な帯域幅を備えています。8Kビデオもサポートしています。
- モバイルデバイスのカメラとディスプレイ用の2つのMIPIインターフェイスコネクタ、およびそれを超える広い範囲、特にFAおよび車載機器の画像伝送用。
- ドーターカードを介してホストシステムに接続するための PCIe 3.0 x1 接続。
- 2x LPDDR4 2GB は、パフォーマンス、消費電力、レイテンシー、物理空間を兼ね備えており、エネルギー効率に優れ、バッテリー駆動のアプリケーションや超ポータブルに適しています。
- Raspberry Pi 4/5 HAT (上部にハードウェアが接続されている) アドオンボードを介した追加の周辺機器やデバイスへの接続。
- 敏感なシグナル・コンディショニング回路と高出力駆動回路を最も効果的な場所、つまりPmodコネクタを介したセンサーやアクチュエーターの近くに配置できるようにする、小型I/Oインターフェイスボードのラインとのインターフェイス。
表 1.注文情報
注文コード |
ディストリビューターに連絡して事前注文を依頼 |
インテル® Agilex™ 3 FPGA および SoC FPGA |
|---|---|---|
| DK-A3Y135BM16AEA | A3CY135BM16AE6S |

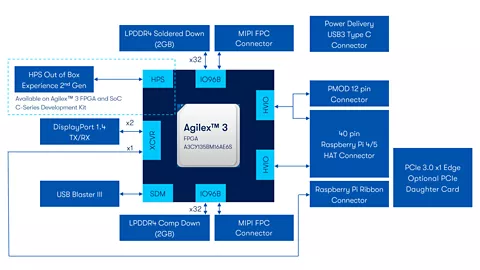

表 2.開発キットの内容と機能
| 付属品 | |
|---|---|
| デバイス | A3CY135BM16AE6S |
| フォームファクター | ドーターカードを介して PCIe にアップグレード可能な卓上 (別途購入する必要があります。注文部品番号: DC-A3PCIE) |
| インターフェイス | 2x DisplayPort 1.4 コネクター (TX 用 1 個、RX 用 1 個) 2x MIPI コネクター 1x Pmod コネクター 1x Rasberry Pi 4/5 HAT コネクター |
| DDR メモリー | 2x LPDDR4 2GB (x32 コンポーネントはんだ付け済み) |
| FPGAプログラミングと構成 | オンボード USB Blaster III |
| 電源アダプター | USB3 Type C コネクターからの電力供給 (電源アダプターはキットに同梱されていません) |
| ソフトウェア | インストール後、Quartus® Prime Pro 内から無償ライセンスをダウンロードできます。 |
その他のリソース
Design Store
Altera® FPGA デザイン例では、デザインの一般的な課題に有効なソリューションを提供します。Altera® FPGA 向けデザインストアおよび RocketBoards.org にアクセスして、詳細をご確認ください。
